안녕하세요~! 재료물성시험기 전문 제조업체 (주)쏠트입니다.

오늘은 ASTM ASTM D1037 Section 26 – 목재 및 목재 패널의 층간 전단 강도를

평가하기 위한 국제표준에 대해 포스팅 하겠습니다.







ASTM D1037 이란?









ASTM D1037은 목재 기반 패널과 관련 제품의 기계적 및 물리적 성능을 평가하기 위한 시험 방법을 규정한 표준입니다.

이 표준은 주로 합판, 파티클보드, 중밀도 섬유판(MDF), 오리엔티드 스트랜드 보드(OSB)와 같은 공학 목재 제품의 성능을 평가하는 데 사용됩니다.

그 중  Section 26은 목재 기반 제품, 특히 합판 및 적층 베니어 목재(LVL)와 같은 적층 목재 패널의 층간 전단 강도를 평가하는 시험 방법을 다룹니다. 이 섹션은 목재 제품의 층간 결합 강도를 측정하는 데 중요한 표준화된 절차를 제공합니다. 주로 층간 전단 시험은 인접한 층 간의 결합을 전단하는 데 필요한 힘을 측정하여, 해당 목재 제품의 성능과 내구성을 평가합니다.ASTM C273은 샌드위치 구조 코어 재료의 전단 특성을 평가하기 위한 시험 규격으로, 샌드위치 패널 표면에 평행한 면들의 전단 변형과 관련된 특성을 측정합니다. 전단 하중은 샌드위치 코어 또는 샌드위치 패널에 표면과 평행하게 가해지며, 하중은 접착된 로딩 플레이트를 통해 시편에 전달됩니다. 이때 변위가 발생하면서 코어 재료에 전단력이 작용합니다.









ASTM D1037의 주요 측정값



✅최대 코어 전단 강도 (Ultimate core shear strength)

샌드위치 코어가 전단 하중에 대해 견딜 수 있는 최대 강도를 나타냅니다.

✅2% 옵셋 전단 응력 (2% offset shear stress)

전단 변형이 시작된 후 2%의 변형을 기준으로 계산한 전단 응력 값입니다.

✅공학적 전단 변형률 (Engineering shear strain)

전단 응력에 따른 샌드위치 코어의 변형 정도를 나타내는 값입니다.

✅코어 전단 계수 (Core shear modulus)

샌드위치 코어가 전단 응력에 대해 얼마나 변형되는지를 나타내는 기계적 성질입니다. 전단 응력과 전단 변형률의 비율로 정의됩니다.









ASTM D1037 시험 조건 [이는 시험 대상 재료의 특성에 따라 다소 조정될 수 있습니다.]

✅ 시편 크기

두께가 0.5인치 이하인 경우: 시편 크기는 2 x 6인치 (50.8 mm x 152.4 mm).

두께가 0.5인치 초과인 경우: 시편 크기는 2 x 12인치 (50.8 mm x 304.8 mm).

✅ 시편 형태: 시험 시편은 직사각형 모양이어야 하며, 시험의 정확성을 보장하기 위해 표면이 평탄해야 합니다.

✅ 기타 요구 사항: 시편은 반드시 목재 제품의 본연의 특성을 반영해야 하며, 결함이나 불균형이 없어야 합니다.

✅ 시험 속도: 하중 적용 속도는 일반적으로 0.1에서 0.2 인치/분(2.5에서 5 mm/분)으로 지정됩니다.

✅ 시험 방법

전단 시험: 전단 시험은 인장 하중을 사용하여 시편의 결합 부위를 전단하는 방식으로 진행됩니다. 하중은 시편의 층간 결합을 분리할 때까지 적용되며, 파손이 발생할 때까지 지속적으로 하중을 증가시켜야 합니다.









유사 국제 규격





ASTM C273 -  샌드위치 구조 재료의 전단 강도(shear strength)를 평가하기 위한 시험 표준입니다. 이 시험은 샌드위치 패널 코어가 전단 하중을 받았을 때의 물성을 측정하는 데 사용됩니다.

두 표준 모두 전단 강도 측정을 위해 금속 로딩 플레이트와 피팅을 사용하여 시편에 하중을 전달합니다. 또한, 하중을 인장 및 압축 방향으로 가할 수 있는 지그 설계를 요구합니다. 시편은 기계적 고정 또는 접착제로 고정되며, 하중을 균등하게 분배합니다.

이 외에도 ASTM C394, ASTM D2718 등 여러가지 규격시험이 있습니다.

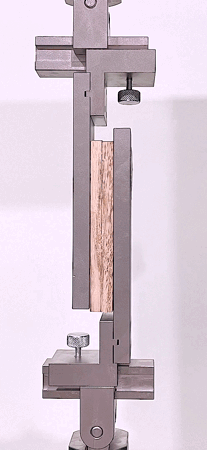

사용 장비 및 지그

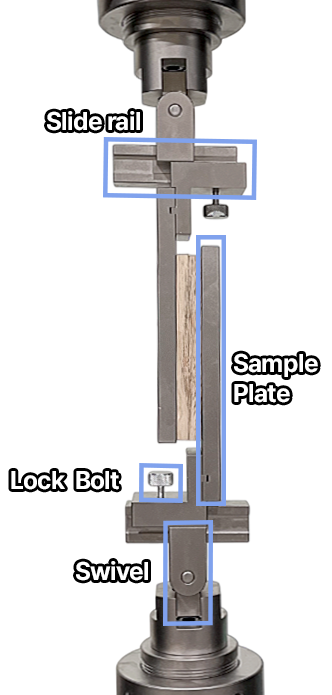

1) 지그







Slide Rail - 다양한 두께의 샘플을 시험 할 수 있습니다. (좌/우 이동 타입)

Swivel  - 자동으로 센터를 잡아주는 역할을 합니다.

Lock Bolt -  슬라이드 레일 고정 장치

Sample Plate - 필요시 다양한 사이즈로 제작이 가능합니다.



Swivel





Slide rail





2) 장비

쏠트사의 만능재료시험기로 시험 하는것을 추천 드립니다.

1.하중과 변형을 정밀하게 측정할 수 있어 시험 정확도가 높습니다.

2.인장, 압축, 굽힘 등 다양한 시험을 지원하여 목재의 특성을 종합적으로 평가할 수 있습니다.

3.자동화된 시스템으로 시험 조건을 일정하게 유지하며 재현성을 보장합니다.

4.시험 결과의 신뢰성을 높이고, ASTM D1037 시험 기준에 적합한 데이터를 제공합니다.
