안녕하세요~! 재료물성시험기 전문 제조업체 (주)쏠트입니다.

오늘은 ISO 37  고무 및 열가소성 수지의 인장 특성을 평가하는 국제표준에 대해

포스팅 해보도록 하겠습니다.



ISO 37 이란?





ISO 37의 목적은 고무 및 고무 제품의 인장 특성을 측정하여 고무의 기계적 성질을 파악하고, 제품의 품질과 성능을 평가하는 것입니다.

 이 규격은 가황된 고무(vulcanized rubber)와 열가소성 고무(thermoplastic rubber)에 모두 적용됩니다.

고무 제품의 품질 관리를 위해 가장 기본적이고 중요한 특성인 인장 특성을 평가하는 데 사용되기 때문에, 산업 전반에서 널리 쓰이는 규격입니다. 특히, 고무의 내구성, 강도, 연신율 등을 확인할 수 있어 다양한 분야(자동차, 건축, 전자 등)에서 필수적인 시험입니다.







ISO 37의 주요 측정값은?





✅인장강도 (Tensile Strength): 시료가 파단될 때까지 견딜 수 있는 최대 응력을 측정합니다.

✅최대 변형률 (Elongation at Break): 고무가 파단될 때까지의 연신율을 측정합니다.

✅항복강도 (Yield Stress): 고무가 항복점에 도달한 시점에서의 응력을 측정합니다.

✅탄성 모듈러스 (Modulus of Elasticity): 고무가 탄성 범위 내에서 변형되는 정도를 나타내며, 일반적으로 100% 또는 300% 연신율에서의 응력으로 계산합니다.

✅연신율 (Elongation): 고무가 최대 변형될 때까지 늘어난 비율을 백분율로 표시합니다.









ISO 37의 시험 조건



✅ 시편 모양



ISO 37의 시험 시 고무 시료는 덤벨 모양(dumbbell shape)으로 절단합니다. 이 모양이 중요한 이유는 고무가 늘어날 때 균일한 응력 분포를 제공하기 위해서입니다.

시료의 중앙 부분이 더 얇게 설계되어 있어, 시료가 고르게 늘어나고 파단될 수 있도록 도와줍니다. 그 덕분에 시험 결과의 정확도가 높아집니다.

이 덕분에 고무가 시험 도중 중간 부분에서 균일하게 파단되는 것이 보장됩니다.

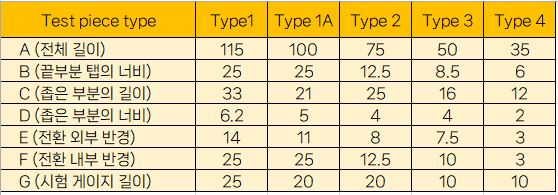

✅ 시편 크기

1형, 2형, 3형, 1A형의 좁은 부분 두께는 2.0 mm ± 0.2 mm로 규정됩니다.

4형의 좁은 부분 두께는 1.0 mm ± 0.1 mm로 규정됩니다.













✅시험 온도

시험 온도는 일반적으로 23°C ± 2°C로 설정합니다. 이 온도는 고무의 일반적인 사용 환경을 반영한 표준 온도입니다.

다른 온도 조건에서 테스트할 경우, 시험 환경에 따라 온도 조절을 해야 할 수 있으며, 이 경우에는 실험이 끝난 후 그에 맞는 조치를 취해야 합니다.



✅ 시험 속도



Type 1, 1A and 2 = 500 mm/min

Type 3 and 4 = 200 mm/min









ISO 37 시험 기기

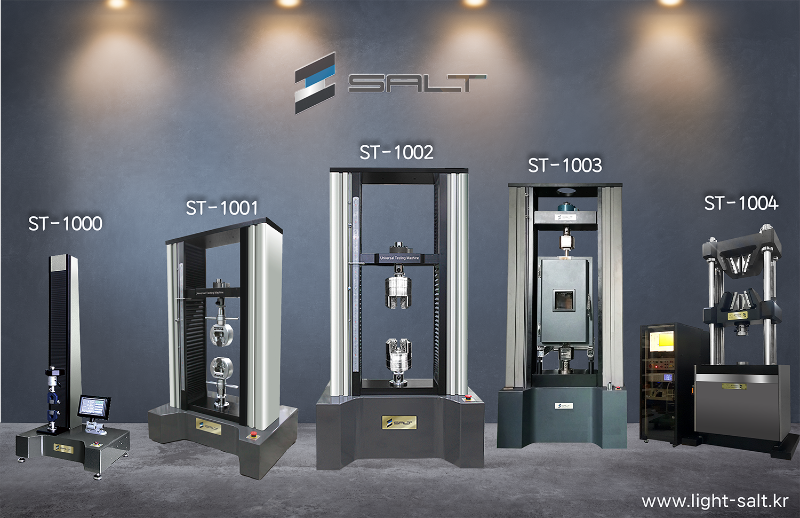

1) 만능재료시험기

ISO 37 고무 인장 시험은 일반적으로 만능 재료 시험기(Universal Testing Machine, UTM)를 사용하여 수행됩니다.

이 기계는 다양한 재료의 물리적 특성을 측정할 수 있도록 설계된 장비입니다.







2) 그립

ISO 37 고무 인장 시험에서 사용되는 그립으로 공압식 사이드액션그립, 롤러(roller grips)그립, 웨지그립도 선택지로 사용될 수 있습니다.

이들 그립 방식은 고무 시료를 고정하는 방법에 따라 시험 중 발생할 수 있는 변형을 최소화하고, 정확한 측정을 가능하게 합니다.

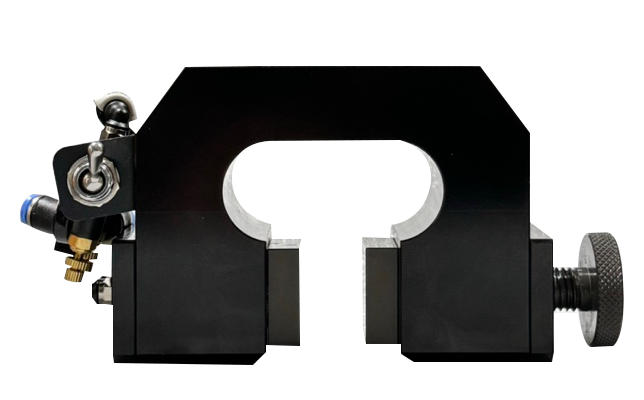

✅ 공압식 그립

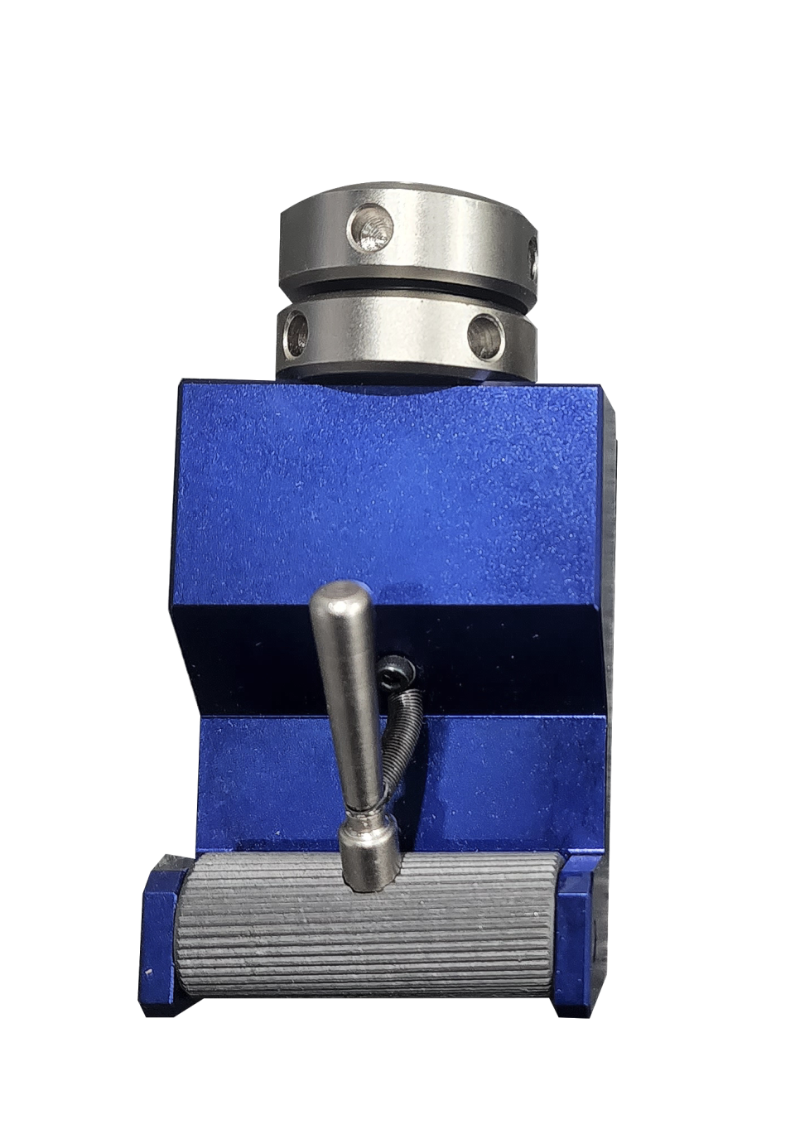

✅ 롤러 그립







✅ 웨지 그립





*자세한 내용은 (주)쏠트로 문의하세요*
