안녕하세요~! 재료물성시험기 전문 제조업체 (주)쏠트입니다.

오늘은 ASTM E8 금속재료 인장시험을 위한 국제표준에 대해

포스팅 하겠습니다.



ASTM E8이란?











ASTM E8은 금속 재료의 인장 시험을 위한 미국의 표준 시험 방법으로,

인장 특성을 평가하는 데 가장 널리 사용되는 방법 중 하나입니다.

이 규격은 금속의 기계적 특성을 측정하기 위한 절차와 방법을 명확하게 정의하고 있습니다.

시험 과정에서는 항복 강도, 최대 인장 강도, 신장 및 면적 감소와 같은 핵심 기계적 특성을 결정하며,

다양한 금속이 단축 인장 응력을 받을 때의 연성과 강도를 평가합니다.

이 시험은 강철, 알루미늄, 구리 등 여러 금속 재료에 적용되며, 구조물, 기계 부품 및 다양한 제조 공정에서 널리 활용됩니다.

ASTM E8은 금속 재료의 품질을 보장하고, 여러 산업 분야에서 신뢰성을 확보하는 데 중요한 역할을 수행합니다.







ASTM E8의 측정 항목







✅ 인장 강도 (Tensile Strength):

시험편이 파단되기 전까지 견딜 수 있는 최대 하중을 기준으로 계산됩니다.

인장 강도는 재료의 강도를 평가하는 데 중요한 지표입니다.



✅ 항복 강도 (Yield Strength):

재료가 영구적인 변형을 시작하는 하중의 값입니다.

항복 강도는 비탄성 변형이 시작되는 지점을 나타내며, 재료의 하중 저항 능력을 평가합니다.



✅ 연신율 (Elongation):

시험편의 길이가 파단될 때 얼마나 증가하는지를 측정하여 계산합니다. 연신율은 재료의 변형 능력과 연성을 나타냅니다.

일반적으로 퍼센트(%)로 표현됩니다.



✅ 면적 감소 (Reduction of Area):

파단 후 시험편의 단면적 변화로, 원래 단면적과 파단 후 남은 단면적의 비율을 나타냅니다.

이는 재료의 인성을 평가하는 데 유용합니다.



✅ 응력-변형률 곡선 (Stress-Strain Curve):

하중과 변형률을 측정하여 생성된 곡선으로, 재료의 기계적 특성을 시각적으로 나타냅니다.

이 곡선은 인장 강도, 항복 강도, 연신율 등의 특성을 평가하는 데 도움이 됩니다.



✅ 비례 한도 (Proportional Limit):

응력-변형률 곡선에서 재료가 선형적으로 반응하는 최대 하중 지점으로, 이 지점 이하에서는 응력이 변형과 비례 관계를 유지합니다.

항복강도 및 응력-변형률 곡선에 관련 된 포스팅은 아래 링크를 방문해 주세요.



https://www.light-salt.kr/admin/manage/bbs/list.php?ptype=view&idx=8202&page=2&code=info

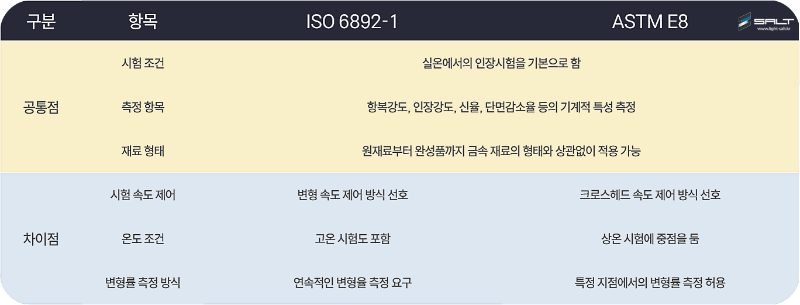

ASTM E8과 ISO 6892-1 비교











이로써 두 표준은 유사한 목표를 갖지만, 세부 시험 방식과 적용 환경에서 차이가 있습니다.









ASTM E8 시편





시편 형태

도그본 : 가장 일반적으로 사용되는 시편으로, 중앙 부분이 좁아진 직사각형입니다.



원형 바: 원형 단면을 가진 바 형태로, 균일한 재료 특성을 평가할 때 사용됩니다.



튜브: 금속 튜브에서 추출한 시편으로, 파이프 및 튜브 제품의 기계적 성질을 평가하는 데 사용됩니다.



핀 장착 시편: 핀으로 고정된 형태로, 특정 조건에서의 하중을 시험할 때 사용됩니다.



분말 금속 제품: 분말로 제조된 금속 재료에 대한 시험용 시편입니다.



등 다양한 형태의 시편을 사용할 수 있도록 허용됩니다.



도그본 시편은 중간 부분이 좁아진 디자인 덕분에, 하중을 가하면 좁은 중간 부분에서 집중적으로 변형이 발생합니다.

이는 파단 위치를 시편의 중간으로 일관되게 유도하여 시험결과를 예측하고, 신뢰성 있게 만들어주어

도그본 시편을 보편적으로 많이 사용합니다.

가장 일반적인 Dog Bone의 시편 수치 입니다.









✅폭 (Width): 12.5 mm

✅두께 (Thickness): 3.0 mm

✅게이지 길이 (Gauge Length): 50 mm

각 시험의 요구 사항이나 재료의 특성에 따라 시편의 크기와 모양이 달라질 수 있습니다. 시험 전에 항상 해당 표준의 최신 버전을 참조하는 것이 좋습니다.

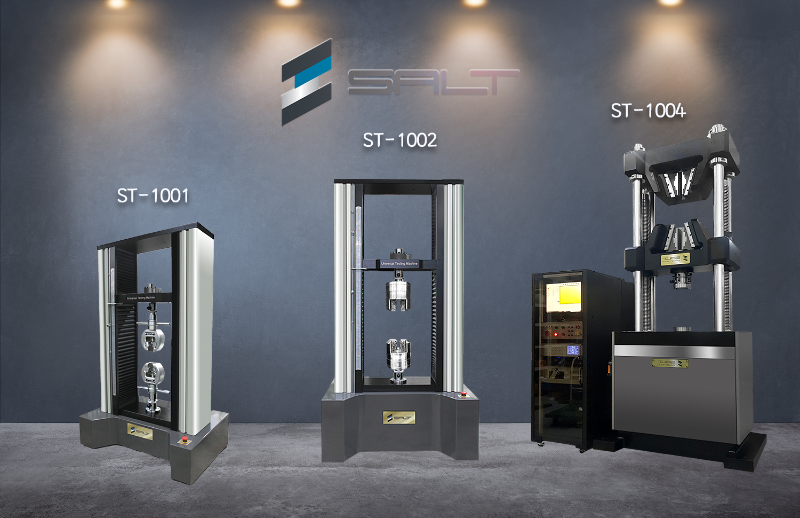

쏠트사의 ASTM E8 시험 추천 장비











금속은 일반적으로 높은 강도와 경도를 가지고 있습니다. 이로 인해 금속이 파손되기 위해서는 다른 재료보다 훨씬 큰 힘이 필요합니다.

따라서 고하중을 견딜 수 있는 튼튼한 구조의 만능재료시험기가 적합하다고 할 수 있습니다.

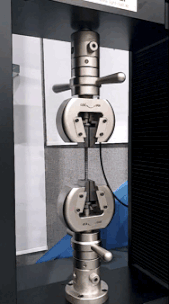

ST-1002-100kN 철근인장시험

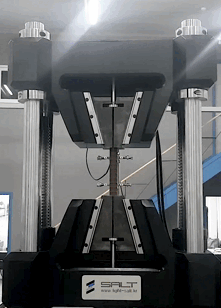

ST-1004-1000kN 철근인장시험



*자세한 내용은 (주)쏠트로 문의하세요*
