SCOPE



ASTM D 2344 고모듈러스 섬유 강화 복합 재료의 밴딩강도를 측정하기 위한 시험 방법을 지정합니다.



SPECIMEN



최대 6mm(0.25인치) 두께의 곡선형 또는 평평한 라미네이트로 가공된 짧은 빔 시편입니다.



권장 시편의 기하학 공식입니다.

검체 길이 = 두께 x 6 입니다.

표본 너비, b = 두께 x 2.0 입니다.





APPARATUS



VIDEO :

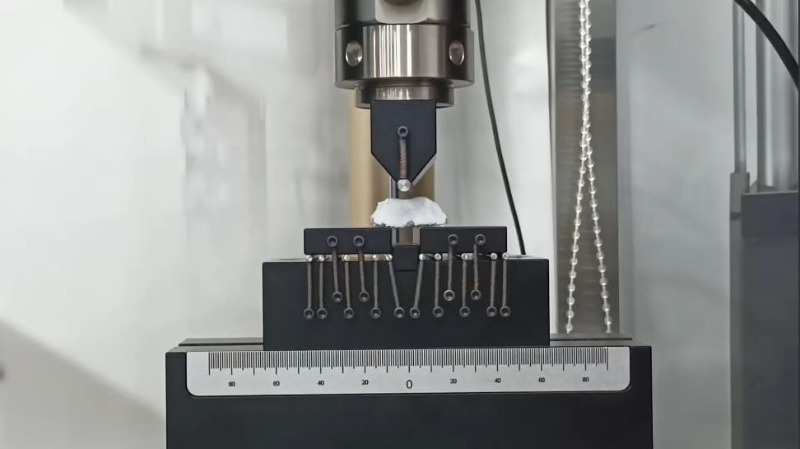

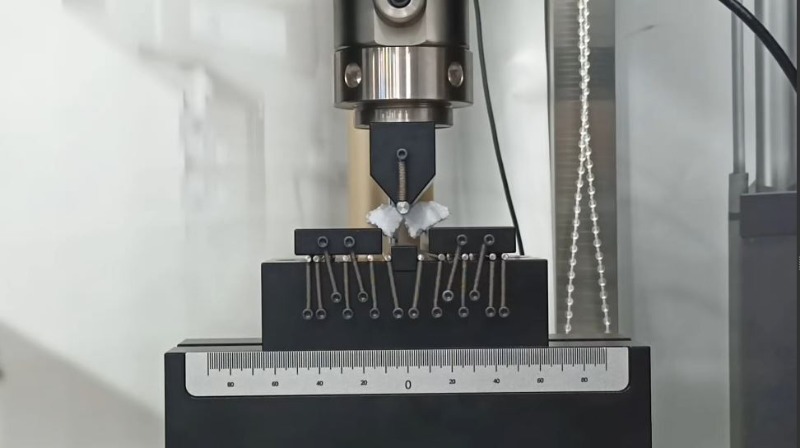

장비 예제 사진

시편 및 설정이 표준과 관련이 없습니다.

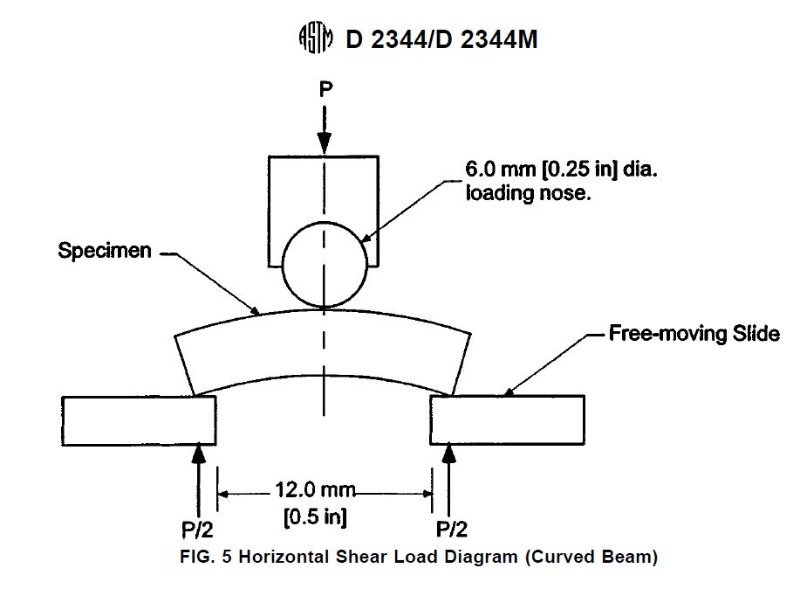

Figure 5 지그는 곡선 빔에 사용됩니다.

상부 펀치는 6Ø 입니다.







하부 슬라이딩 베이스는 롤러에 힘이 가해졌을 때 롤러위에서 자유롭게 미끄러질 수 있습니다.

롤러와 베이스는 스프링에 의해 고정되어 베이스가 제자리로 다시 미끄러져 들어갈 수 있습니다.

(12mm 간격)

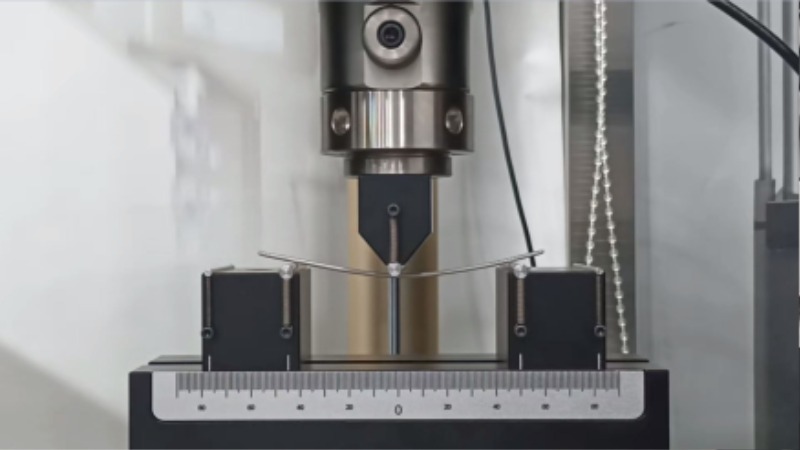

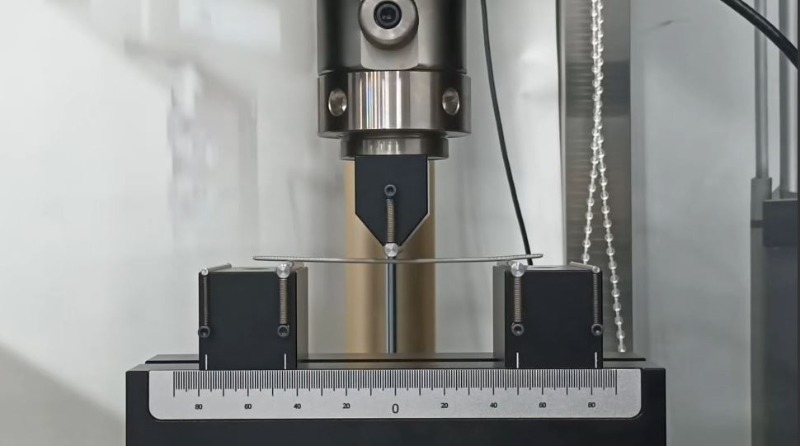

장비 예제 사진

시편 및 설정이 표준과 관련이 없습니다.

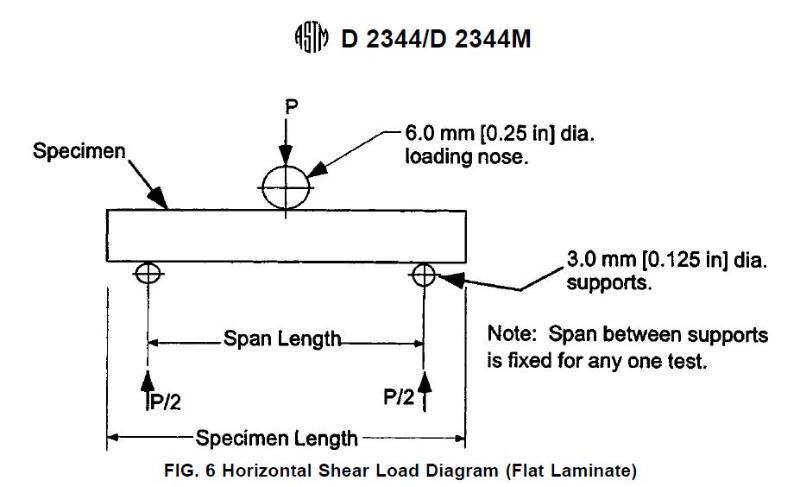

Figure 6 지그는 평평한 라미네이트에 사용됩니다.

상부 펀치는 6Ø입니다. 하부 롤러는 3Ø 및 6Ø입니다.



(주)쏠트사의 ASTM D 2344 지그는 2가지 크기의 롤러가 함께 제공되며, 이 롤러를 교체하며 사용하면 더욱 다양한 시험을 수행할 수 있습니다.





**********************************************************************************************





*자세한 내용은 (주)쏠트로 문의하세요*
