이번 포스팅은 2구폴리싱머신(자동), 시편처리장비,

폴리싱기, 시편연마기 ST-340P의 시험방법에 대한 내용 입니다.

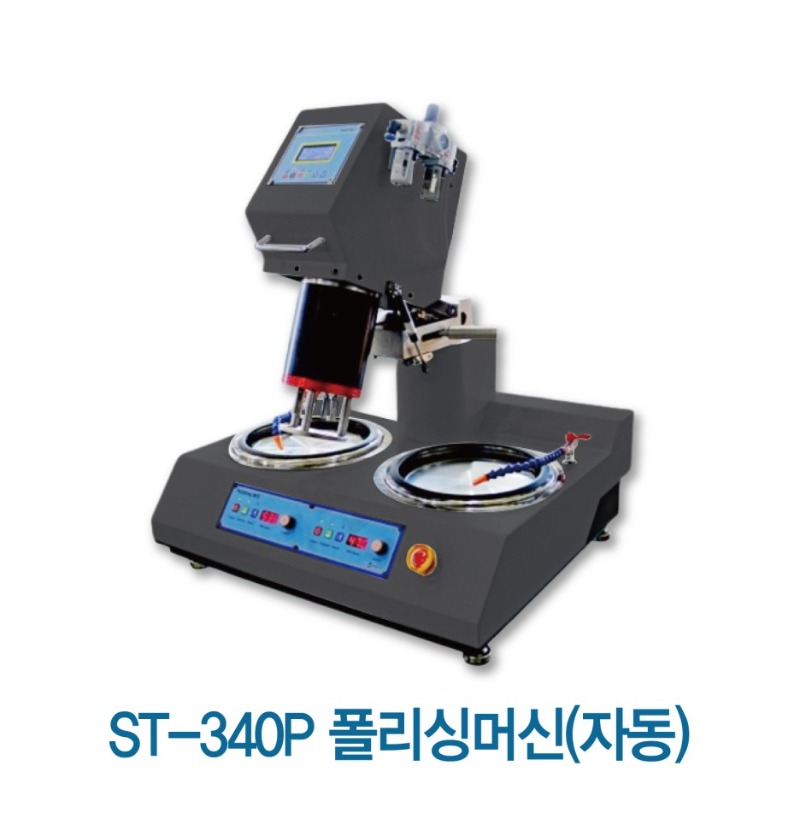

모델명은 ST-340P 2구 폴리싱머신(자동) 입니다.

?

?

이 제품은 주요 부품에 대해서

CE, ISO인증된 제품을 사용하였으며

모터 회전시 저속에서 고속으로 구동이 가능합니다.

자동헤드를 사용하지 않을때

뒤로 젖힐 수 있어 공간활용이 편리 합니다.

?









?ST-340P 자동 폴리싱머신 시험방법



?

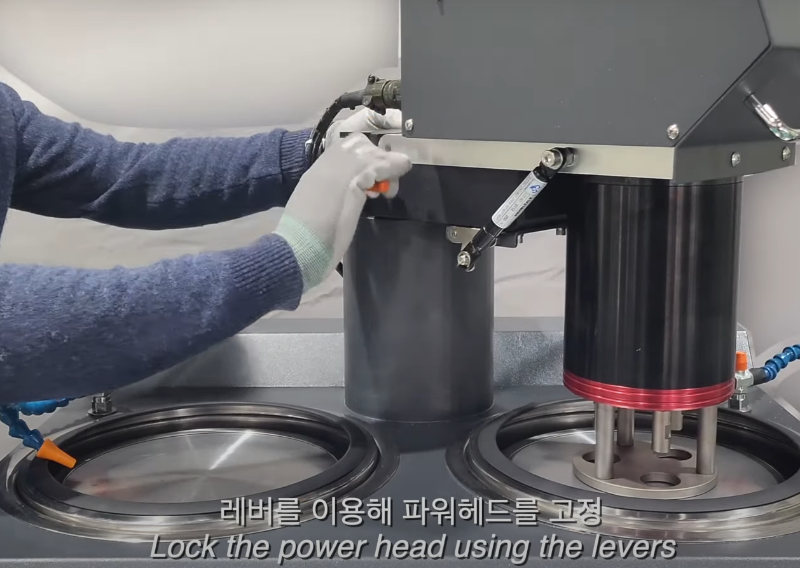

1) 레버를 이용해 파워헤드를 고정한다.

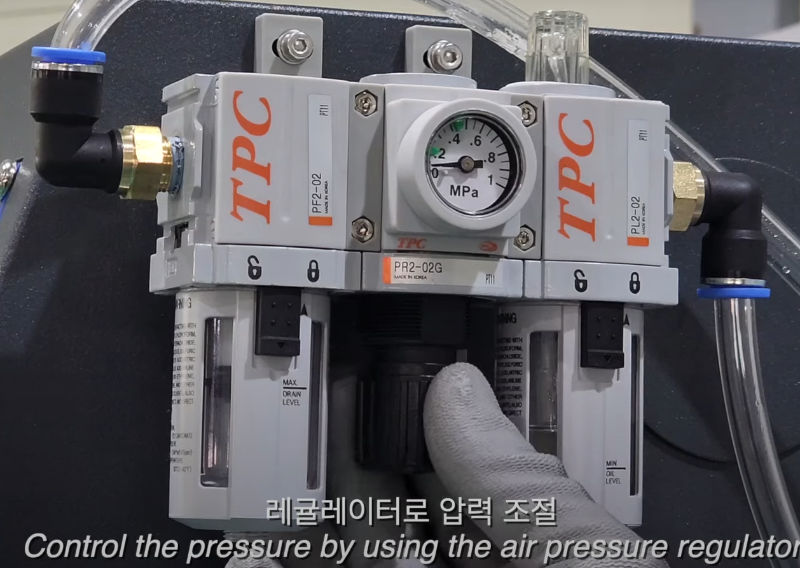

2) 레귤레이터로 압력을 조절한다.

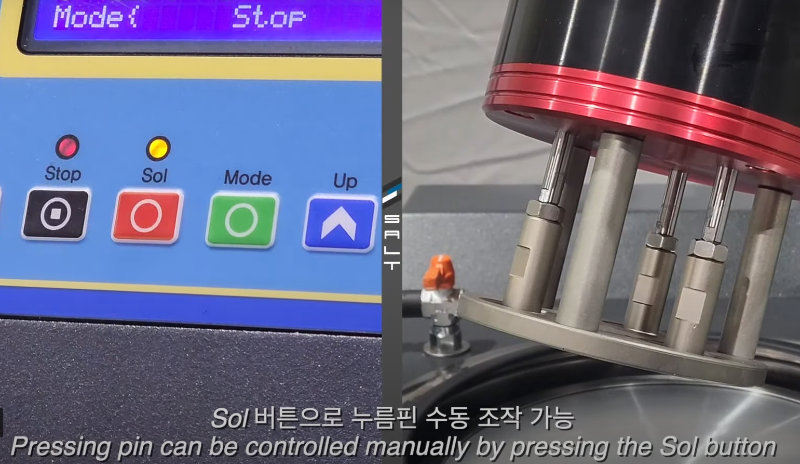

3) Sol버튼으로 주름핀 수동 조작이 가능하다.

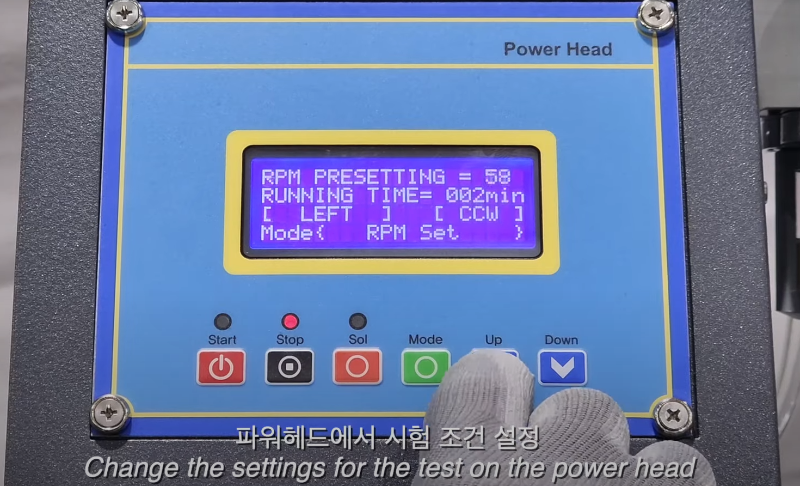

4) 파워헤드에서 시험 조건 설정을 한다.

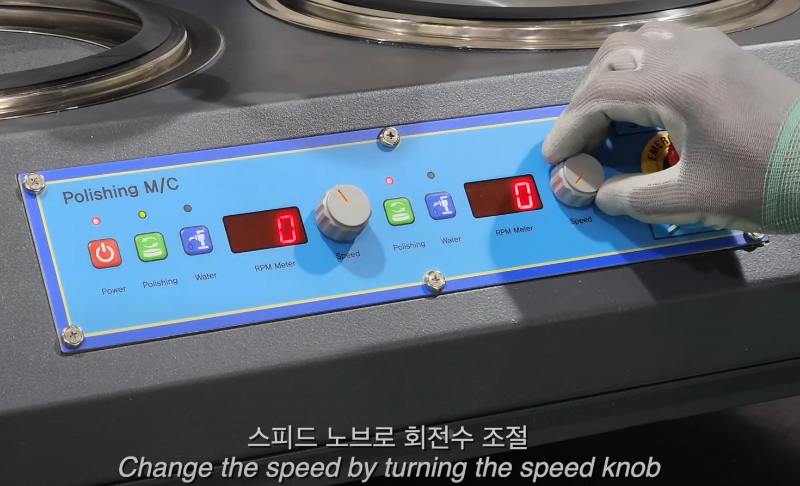

5) 스피드 노브로 회전수를 조절한다.

6) 비상버튼으로 즉시멈춤 할 수 있다.

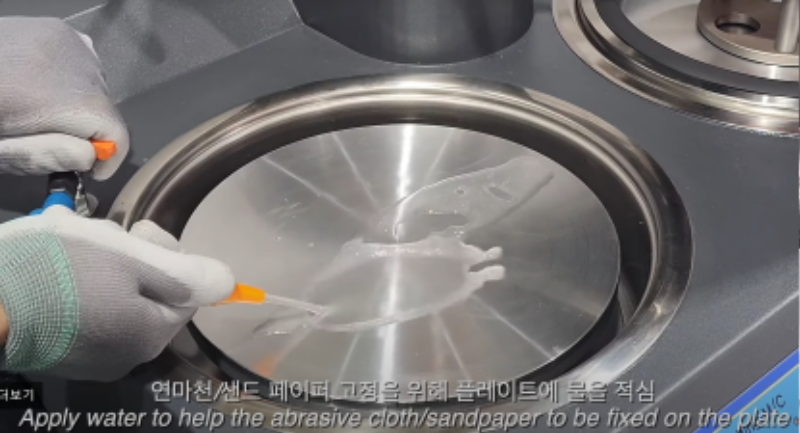

7) 연마천/샌드 페이퍼 고정을 위해 플레이트에 물을 적신다.

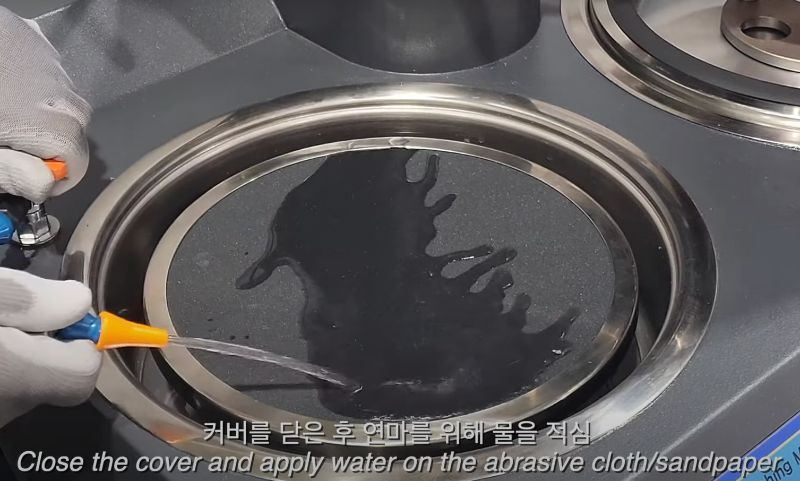

8) 연마천/샌드 페이퍼를 올려놓고 커버를 닫흥 후 연마를 위해 물을 적신다.

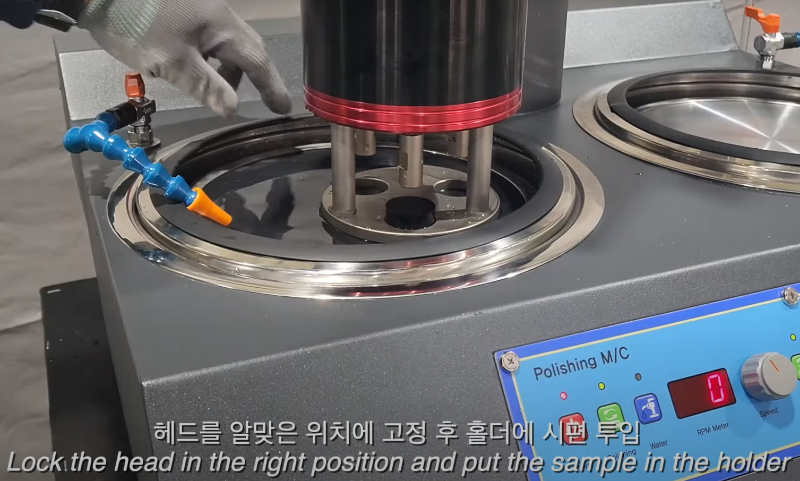

9) 헤드를 알맞은 위치에 고정 후 홀더에 시편을 투입한다.

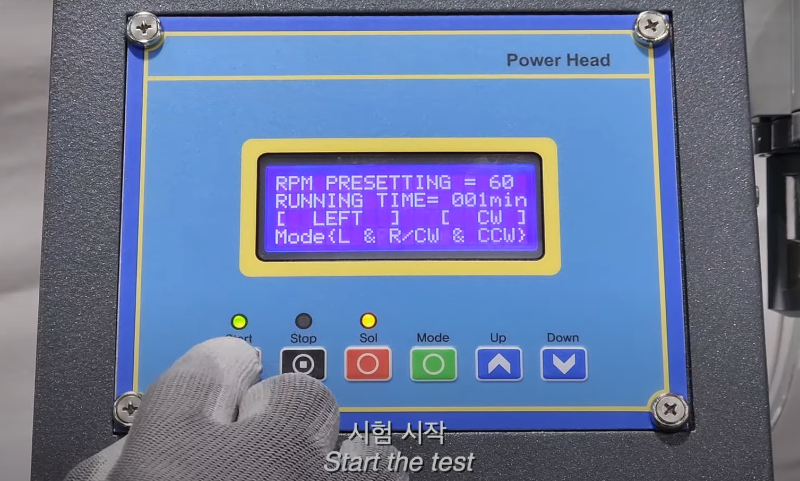

10) 시험을 시작한다.

?





























?폴리셔 & 그라인더



?

1) 제품 형식 : Table top double wheel

2) 모터 용량 : BLDC 600W X 2ea (개별 제어)

3) 회전수 : 50 ~ 600rpm

4) 회전수 조절 : Knob control

5) 플레이트 사이즈 : 200mm (기타 사이즈는 별도 문의)

6) 원판 사양 : Magnetic 고정방식

7) 냉각수 공급 : Water sol control

8) 제품 사이즈 : 770 x 670 x 760mm



?시편고정 헤드(파워헤드)



?

1) 몰드 고정수량 : 3ea

2) 홀더 사이즈 : Ø32mm (선택가능)

3) 회전수 : 10 ~ 60rpm

4) 회전 방향 : CC / CCW

5) 콘트롤러 : 구동시간, CC / CCW, 연동구간 설정

6) 실린더 압력 1.0 ~ 6kg.f

7) 가압 방식 : 개별 실린더 가압방식

8) 본체와 좌,우 연동시스템이 가능

?

?











?기본 구성품 및 소모품

1) 2구 폴리셔 & 그라인더 기본 구성품

2) 3구 시편고정 헤드 (3 x 32mm)

3) 마그네틱 베이스 (200mm) 2EA

4) 스텐레스 플레이트 (200mm) 2EA

5) 원형 샌드페이퍼 #220 / 200mm 20EA

6) 원형 샌드페이퍼 #600 / 200mm 20EA

7) 원형 샌드페이퍼 #1200 / 200mm 20EA

8) 8" Polishing PAD 5EA

9) 알루미나서스펜션 1um 180ml

?
