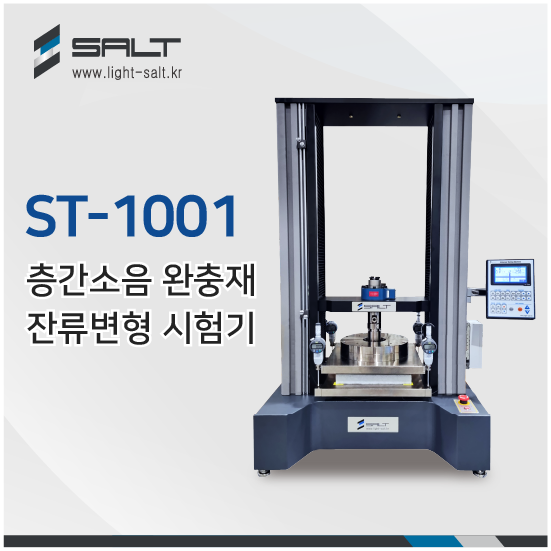

ST-1001 층간소음완충재잔류변형시험기.png



 층간소음 완충재 잔류변형 시험기



?





층간소음 완충재잔류변형 시험기는 건물 건축 시

사용되는 완충재를 하중유지시험 하는 시험 장비입니다.





하중유지시험은 총 4단계로 진행됩니다.



1) 22.5N (250 Pa) 120초 유지

2) 180N (2,000 Pa) 120초 유지

3) 4,500N (50,000 Pa) 120초 유지

4) 180N (2,000 Pa) 300초 유지





각 단계에 하중유지시험 시간이 끝나는 지점에

평균 압축 변형율을 측정합니다.

4개의 압축 변위 센서를 장착합니다.

?

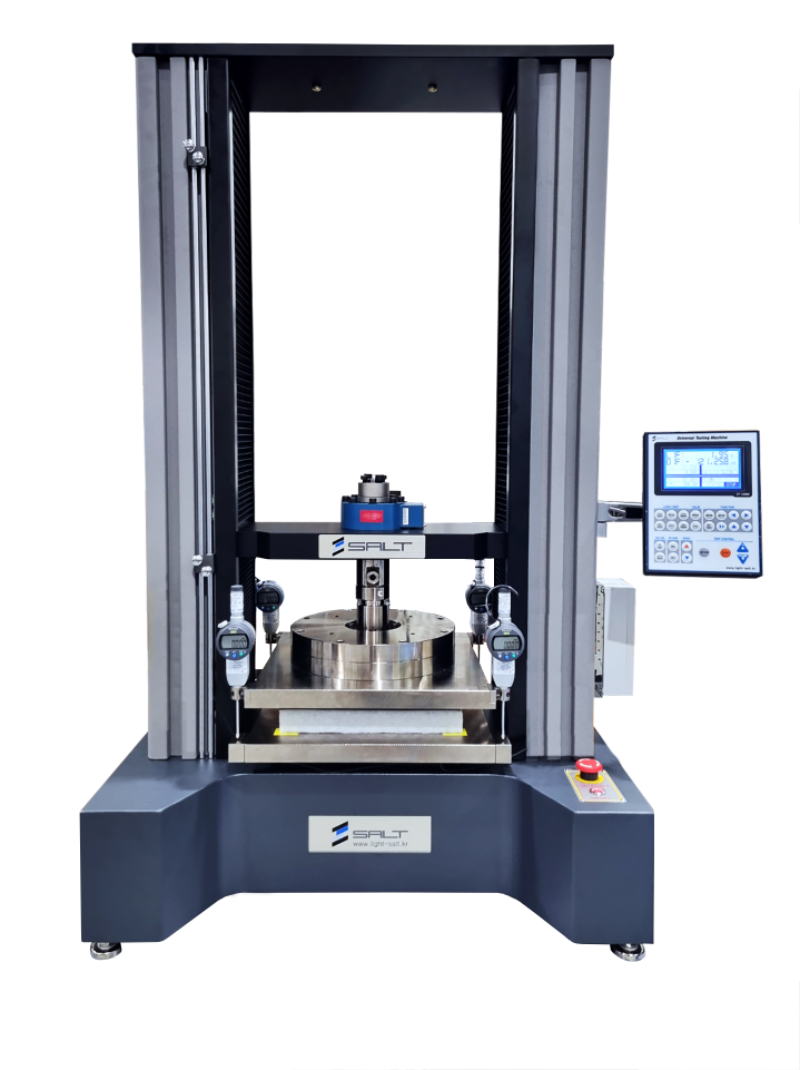

?[ 층간소음 완충재 잔류변형 시험기 ]

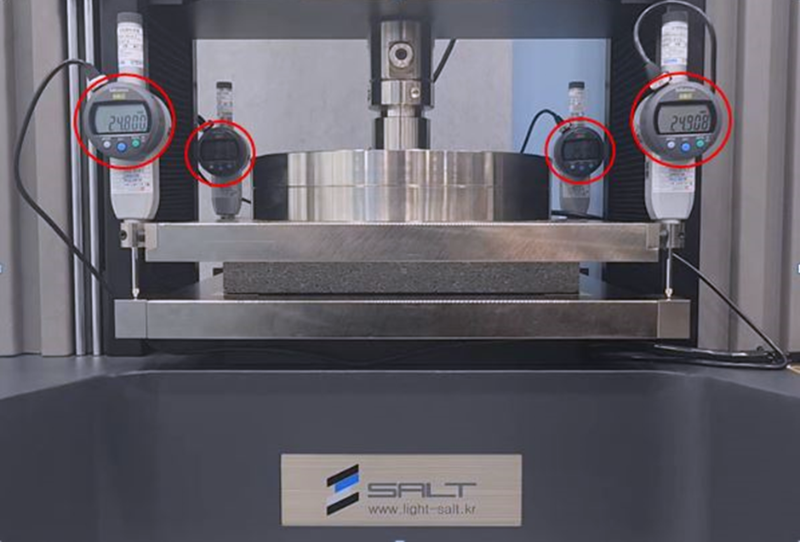

?4개의 압축 변위 센서로 모든 코너의 변형률을 측청 합니다.












?

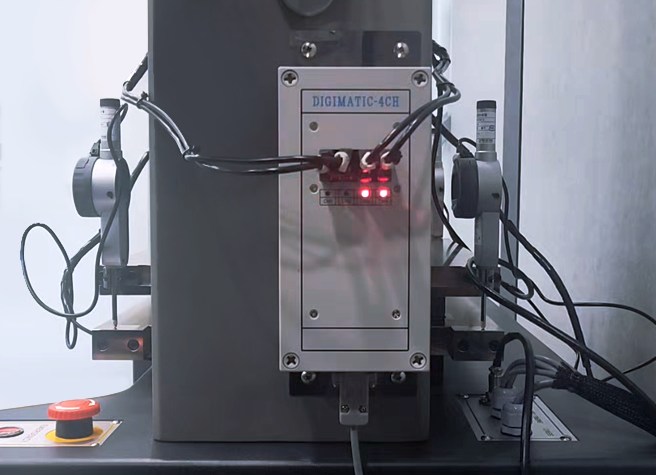

4채널의 압축변위 센서와 소프트웨어 프로그래밍으로

평균 변형 값 계산이 가능합니다.





?

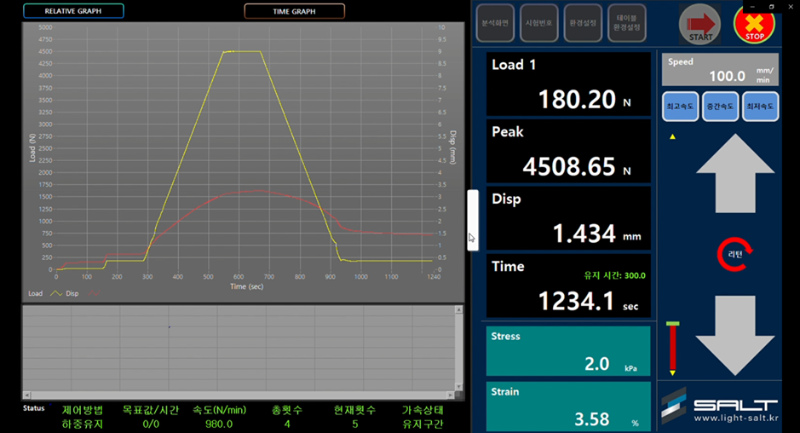

?4채널의 압축변위 센서 소프트웨어 그래프
