서보 모터식 핫프레스 ST-100S 3단 압력제어, 온도 컨트롤러, 안전센서 장착



안녕하세요. 주식회사 쏠트 입니다.

오늘 영상은 서보모터 타입 핫프레스,

가열프레스, 히팅프레스 시험영상입니다.



"MODEL : ST-100S

서보모터 타입 핫프레스

Servo Moter Type Hot Press"







ST-100S 서보모터식 핫프레스

영상내용



                                                                         0:00 인트로

                                                                         0:09 메인 타이틀

                                                                         0:13 서보모터 타입 히팅프레스

                                                                         0:30 가열 압축 시험

                                                                         0:41 온도컨트롤러

                                                                         0:49 온도조절중 화면

                                                                         1:00 PLC 소프트웨어

                                                                         1:15 ST-100S 수동 화면

                                                                         1:25 알람 화면

                                                                         1:40 안전 레이저 센서

                                                                         1:47 종료

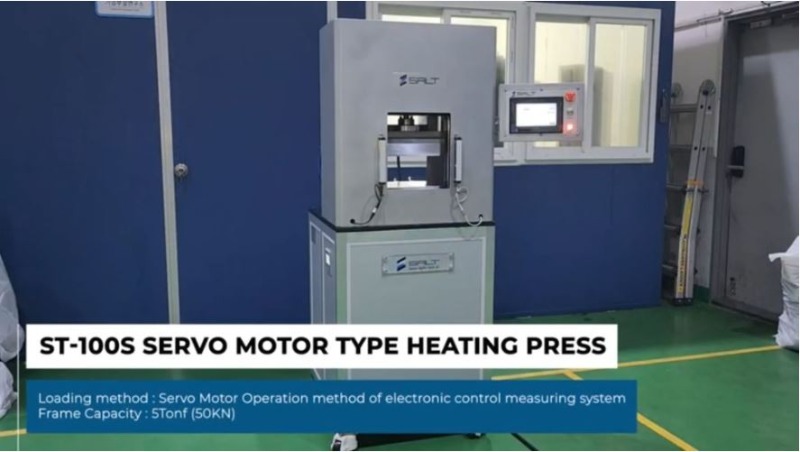

ST-100S 서보보터 타입 히팅프레스

- 로딩 방법 : 전자제어계측시스템의 서보모터 운영 방법

- 프레임 용량 : 5Tonf (50KN)

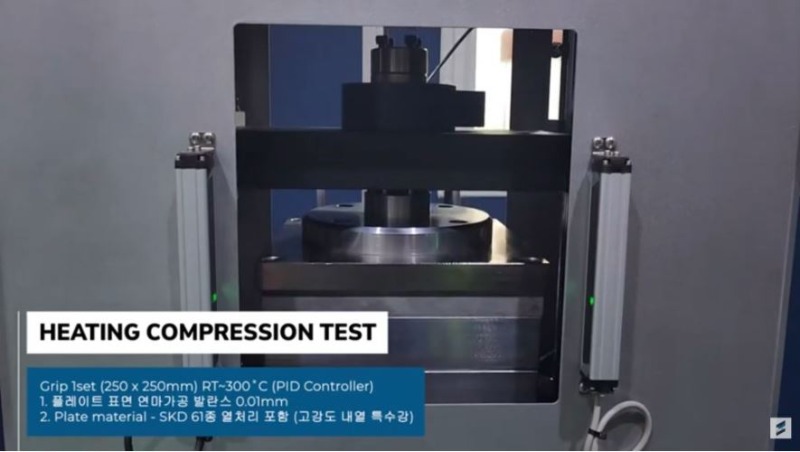

가열 압축 시험

Grip 1set (250 x 250mm) RT~300℃ (PID Controller)

1. 플레이트 표면 연마가공 발란스 0.01mm

2. Plate material - SKD 61종 열처리 포함 (고강도 내열 특수강)

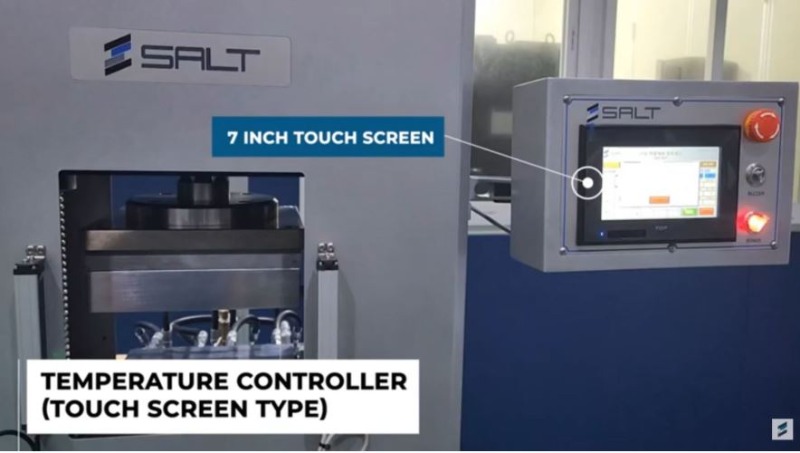

터치스크린 & PLC 소프트웨어

- 온도컨트롤러 (7인치 터치스크린)

- PLC S/W 압력제어 시스템은 3단

(가압 전 예열, 저압, 중압, 고압, 에어벤트 기능)

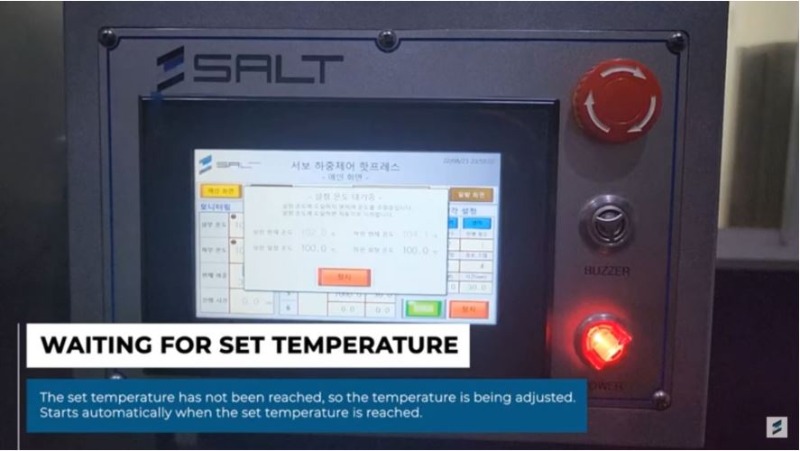

설정 온도 대기 화면

설정 온도에 도달할 때까지의 대기 화면으로

설정 온도에 도달하면 자동으로 작동합니다.

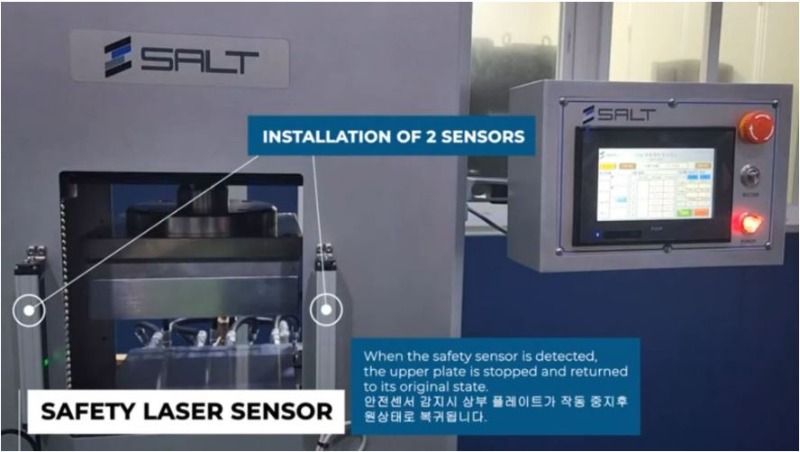

안전 센서 장착

안전센서에 사물이 감지되면 상부 플레이트가

작동 중지 후 원상태로 복귀됩니다.
