안녕하세요~! 재료물성시험기 전문 제조업체 (주)쏠트입니다.

오늘은 (주)쏠트사 인공관절압축지그에 대해

소개해 드리도록 하겠습니다.







인공관절압축지그란 ?

인공관절 압축 지그는 만능재료시험기(UTM)에 장착하여

인공관절 부품에 압축 하중을 정확하고 안정적으로 전달하는 전용 시험 장치입니다.

시험 중 부품이 기울어지거나 편심되는 것을 막고, 정축을 유지하여 신뢰성 높은 압축·변형 데이터를 얻도록 설계된 특수 지그입니다.

쉽게 말해서 인공관절·정형외과용 나사가 외부 압축 하중에서 빠지지 않는지 확인하는 Push-out(탈락) 시험입니다.









시험 목적?



1) 결합 안정성 평가

수술 후 체내에서 힘이 반복적으로 걸리면, 슬리브 안의 나사가 움직이거나 빠질 수도 있어.

이 시험은 그 탈락 위험을 미리 체크하는 목적이 있음.

2) 압축 강도  측정

만능재료시험기(UTM)로 위에서 눌러 나사가 슬리브에서 빠져나오는 순간까지의 하중을 기록함.

3) 결합 설계 검증

슬리브 구조, 나사 산 디자인, 결합 길이 등이 실제 힘을 버틸 수 있는지 평가.









유사 국제규격



1) ASTM F543

정형외과용 금속 나사의 기계적 시험 표준

2) ASTM F1820

모듈형 임플란트 부품의 Push-out / Pull-out 강도 시험 표준

3) ASTM F384

금속성 뼈판(본 플레이트)의 기계적 성능 시험 표준

(주)쏠트사의 인공관절압축지그 특징 ★

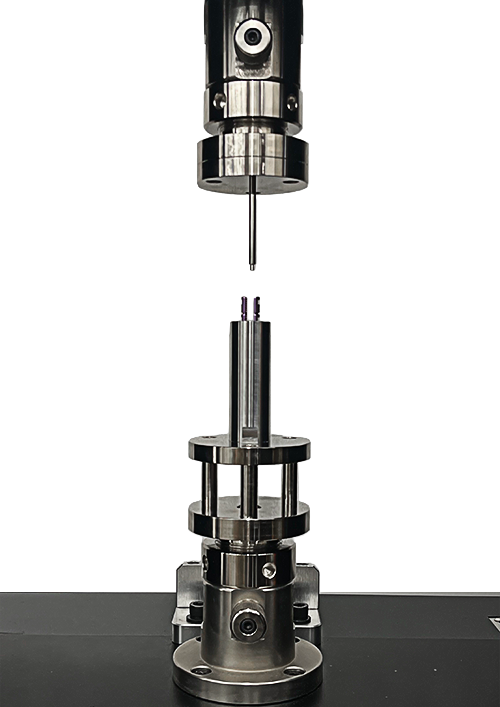

✅ 상부 지그

상단에 위치한 지그는 시험기에서 내려오는 압축 하중을 시험편에 직접 전달합니다.

로드 끝단이 가늘게 정렬된 형태로 되어 있어 하중이 시험편 중심으로 정확히 들어가도록 설계되었습니다.

✅ 하부 지그의 가이드 구조

아래쪽 지그는 수직 샤프트를 중심으로 상·하단 링 구조가 배치되어 있습니다.

이 구조의 역할은 다음과 같습니다:

시험편이 압축 중 기울어지거나 편심되는 것을 방지

상부 로드와 하부 시험편의 정축(Aligned) 유지

반복 압축 시험에서도 일관된 하중 전달 확보







(주)쏠트사의 인공관절압축지그





(주)쏠트사는 인공관절 압축시험용 지그를 고객 요구에 맞춰 주문제작으로 제공하고 있습니다.



관련 국제 규격에 기반하여 고관절·슬관절 등 다양한 임플란트의 압축, 피로, 정적 하중 시험에 적합한 지그를 설계합니다.



정확한 하중 전달과 반복 가능한 시험 결과를 위해 사용 부위·시편 형상·시험 조건에 맞춘 맞춤형 지그 제작,



만능재료시험기와의 완벽한 호환성을 지원합니다.



연구소·병원·시험기관 등 인공관절 내구성 시험이 필요한 고객에게  가장 적합한 전용 압축지그 솔루션을 제공해드립니다.









  자세한 내용은 (주)쏠트로 문의하세요
